電火花穿孔機操作流程 穿孔機也叫電火花穿孔機、打孔機、小孔機、細孔放電機,其工作原理是利用連續上下垂直運動
動的細金屬銅管(稱為電極絲)作電極,對工件進行脈沖火花放電蝕除金屬成型。下面我們來講一下
DF703F-2系統高帶電火花穿孔機的操作流程;
一、面板控制系統使用事項:
1、面板控制開關
面板控制開關為輕觸開關,按一下為開,再按一下為關。
從左到右依次為 -- 總停,水泵,電源,對刀,主軸,旋轉。
2、脈沖參數
對于普通材料,如Cr12,H13,不銹鋼,等鋼材,在使用時脈沖參數一般在第3、第4或第
5檔。
3、功率開關
功率開關一般根據電極去選擇,功率開關從左到右依次為第1個,第2個,第3個功率開
關為1個功率管子,第4個,第5個功率開關為2個功率管了。
4、工作電壓
工作正常時空載電壓為95~98V,工作電壓為25~30V較好,這是對于普通材料而言。如
材料導電性能差,工作電壓要高些。
5、間隙信號
順時針主軸下降快,逆時針主軸上升快。穿孔工作時主要調節主軸伺服進給,使伺服進
給穩定,電流穩定不大擺動,在電壓表上可以反映為電壓高低。
二、準備:
1、檢查電源面板的操作系統是否正常。
2、將面板上的所有旋鈕,開關全部設置在0上。
3、將面板上的所有按鈕全部放開。
4、利用隨機附件裝夾工作,將加工電源的正極與工件連接。
5、確定加工孔徑并選擇相應電極,再選擇相應的彈簧夾頭、密封圈,然后將電極裝在旋頭上
夾緊,注意夾緊力要適中。
6、選擇與電極相適應的導向器,并裝在導向架中,然后將電極穿過導向器并緊固。
7、搖動主軸頭上下手輪,使導向器與工件之間距離為3~5mm,搖動工作臺手輪使電極達指
定位置。

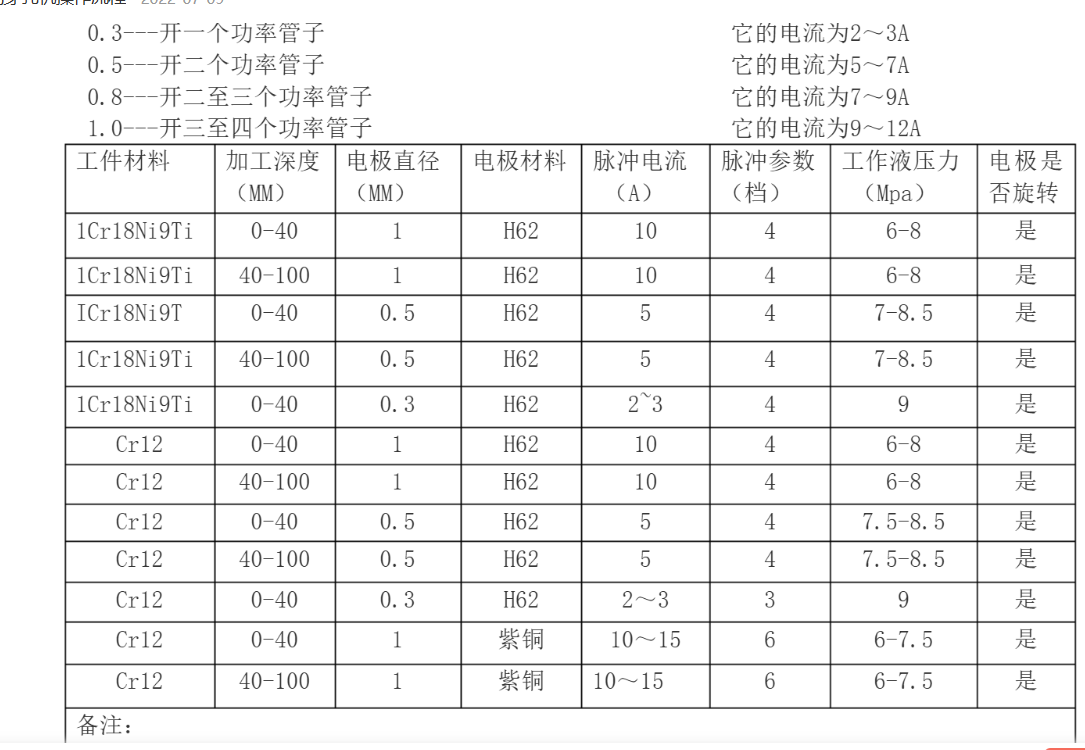

8、按加工參數推薦表選擇好加工電參數。
9、墊鐵與接頭連線及工件接觸面之間的導電性能是否良好。
操作步驟:
打開床身電氣柜左側面的空氣開關,將脈沖電源參數選擇開關旋轉至參數表中推薦的適當位
置。
按一下操作面板上“主軸”按鈕,指示燈亮,主軸電機通電,旋轉頭上行:按一下“對刀”
按鈕,旋轉頭下行。
注意讓電極輕輕穿出導向器,也可以在裝夾電極時,手動輕輕穿出導向器。
當電極與工件接觸時,主軸處于對刀狀態,有微小電火花。
再按對刀按鈕,指示燈滅,主軸上行,再按一下“主軸”按鈕,指示燈滅,主軸停止運動。
按一下“水泵”按鈕,指示燈亮,水泵開始工作,此時工具電極內有工作液噴出。
按一下脈沖電源按鈕,指示燈亮,工具電極與工件之間帶電。
如需要電極旋轉,可按一下旋轉頭按鈕,指示燈亮,工具即旋轉。
打開前三只加工電流選擇開關,即將開關撥至“1”,電流選擇開關根據電極直徑選擇開幾只。
按一下“主軸”按鈕,指示燈亮,主軸即伺服進給,當工具電極與工件接觸,即加工開始。
正常工作狀態:
工作液呈黑色,均勻上浮,同時發出“咝咝”的聲音,電流表指示在10A左右,電壓表約指
示在30V左右,且穩定不大擺動,水泵壓力穩定,主軸不出現大距離回退。
待工件被加工到深度或打穿即可關閉加工電源,關閉工作液泵,這是主軸有自動回退,當電
極回退離開工作后,應再按一下“主軸”按鈕,指示燈滅。主軸停止運動。
 |
